PC-3000 FLASH
PC-3000 Flash – 最快速、最先進的解決方案，具有便捷的自動模式，可實現最高效的NAND閃存恢復。
插槽：TSOP48, LGA52, BGA152/132等等
速度：12 MB/s
PC-3000 Flash是一種硬件軟件系統，用于在驅動器接口訪問授權無法通過的情況下，從基于NAND的設備恢復數據：
| |
從USB驅動器、存儲卡、移動存儲設備恢復數據
PC-3000 Flash可基于我們的“專有技術”，直接訪問Flash微芯片。在控制器發生損壞時，將微芯片從存儲設備上拆下，并由我們的特殊設備——“Flash讀取器”進行讀取便可有效訪問數據。即使存儲設備受到了物理損壞，也能通過該技術極大提高數據恢復成功的幾率。
PC-3000 Flash包含最新的大型存儲芯片數據庫，允許您在自動模式下識別和讀取微芯片。由幾個部分組成的復雜堆棧組織也可以由PC-3000 Flash自動檢測。
NAND微芯片技術在不斷變化：微芯片變得越來越高科技，包含新的功能原理，對微芯片的新要求和協議也隨之出現了，例如TLC微芯片。由于這種不斷的變化，F(xiàn)lash 讀卡器軟件也在不斷更新，以滿足其功能正確運行所需的嚴格要求。
PC-3000 Flash能夠通過互聯網自動檢查和下載最新的庫：
- 內存芯片庫
- ECC算法庫
- XOR庫
- 分析算法庫、準備和研究方法
- 頁面格式庫
- 供應電路庫
- 重讀模式參考書
- 動態XOR庫
如果有任何新資源，都將從ACE Lab服務器下載并更新。
除了各種手動和視覺模式外，PC-3000 Flash還具有自動數據恢復方法，有助于解決從簡單到困難的多種情況。例如，在大多數情況下，復雜分析允許設備自動進行所有先前的操作并訪問用戶數據。有了PC-3000 Flash，您便可以使用PC-3000閃存解決方案中心“一鍵”恢復數據。這使許多數據恢復專家的夢想成真了！
PC-3000 Flash解決方案中心每天都在保持更新，可聯系技術中心人員了解具體信息！

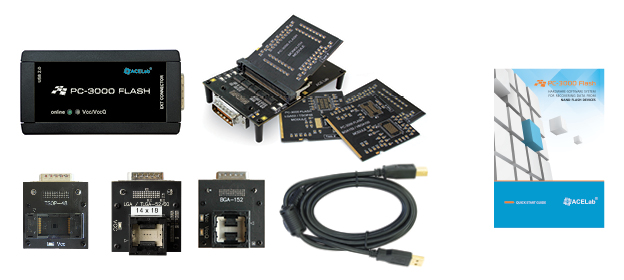

PC-3000 Flash套件：
PC-3000 Flash 標配版：
PC-3000 Flash讀卡器1個。
USB 2.0數據線1根。
PC-3000 Flash軟件、資源數據庫（可在技術支持門戶網站上獲得）1個。
用戶手冊1件。
TSOP-48適配器1個。
LGA/TLGA-52/60（14x18）適配器1個。
BGA-152/132適配器1個。
多板適配器1個。
單片模塊2個。
LGA-52/TSOP-48模塊1個。
BGA-152/VBGA-100模塊1個。
PC-3000 Flash 高配版（基礎包＋額外的適配器）：
蜘蛛板適配器1個。
LGA/TLGA-52/60(12x17)適配器1個。
詳情：
連接讀卡器的接口：USB 2.0
支持的存儲芯片蓋類型：
TSOP-48（包含在PC-3000 Flash套件中）
LGA/TLGA-52[14x18]（包含在PC-3000 Flash套件中）
BGA-152/132（包含在 PC-3000 Flash套件中）
多功能板（包含在PC-3000 Flash中）
LGA/TLGA-52[12x17]（可單獨購買）
TSSOP-56（可單獨購買）
存儲芯片讀取速度：5-15МB/S。由讀取過程和微芯片結構的參數決定
指標：
閱讀器的地位和活動狀態
電路上的電源Vcc
電路上的電源VccQ
集成電源控制適配器參數：
獨立電路的數量：2（Vcc，VccQ）；
電壓范圍：0.8 V-3.6 V；
電壓階躍：0.05V；
源類型：脈沖或線路-（可通過軟件選擇）；
電流消耗限制：150mA、200mA、500mA、1.5A，無限制；
緩沖元件中的延遲：3ns；
支持的控制器和存儲芯片類型：http://www.jundacheng.com/bbs/forum.php
支持的操作系統：Windows XP、Windows Vista、Windows 7、Windows 8、Windows 10；х86, х64
推薦電腦配置：
CPU：英特爾酷睿 i5（四核）
內存：8GB
存儲配置：RAID0（條帶）x2 HDD（7200轉），總?cè)萘? TB
液晶顯示器：22 英寸，1920x1080
PC-3000 Flash系統工作原理：

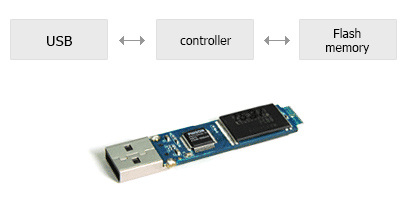

在當代基于NAND的閃存驅動器中，我們可以大致分為以下部分：接口、控制器、內存芯片和內部驅動器固件（微碼）。接口可以是任何類型的——SD、microSD、XD、USB 2.0或USB 3.0——它是控制器和“外部世界”之間的鏈接單元?？刂破魈幚磔斎氲臄?shù)據，轉換和混合數據，并準備將其寫入存儲芯片（讀取數據時將進行反向轉換）。存儲器芯片存儲接收到的數據（驅動器可以包含一個或多個存儲器芯片）。驅動器的固件操作控制器和接口模式，并監測微芯片的損壞存儲單元。
PC-3000 Flash系統能診斷驅動器并找出問題所在。固態驅動器的所有故障可分為兩種類型：邏輯故障（設備和微芯片的所有單元都正常工作，但損壞的文件系統、意外刪除的文件、格式化后的數據丟失等會出現問題）和物理故障（電子組件或固件損壞，導致驅動器故障）。電源穩定器、控制器微芯片或位于控制器（或存儲芯片的服務區域）中的驅動器固件是最常見的故障原因。
為了解決這些問題，PC-3000 Flash采用了一套特定的工具和方法來識別故障并訪問用戶數據。
基于NAND的驅動器的邏輯問題
當檢測到邏輯故障時，不需要拆卸驅動器——只需啟動PC-3000 Flash軟件并使用以下模式即可：
- 驅動器分析能夠查找現有分區并添加虛擬分區；
- 分析分區數據，從而掃描驅動器的內存并查找丟失的文件和文件夾。該模式可以基于文件系統進行操作，但也可以在忽略文件系統的配置中啟動，任何問題在這種情況下都將被發現；
- RAW恢復模式允許恢復文件，然后按類型對恢復的文件進行分組；
- 扇區編輯器：擁有文件系統結構擴展知識的高級用戶有機會完全恢復驅動器的功能和性能。
基于NAND的驅動器的物理問題
驅動器的物理故障經常發生。故障的原因之一可能是驅動器的電子部件質量低。還有其他原因，如不正確的使用等。在這種情況下，控制器是故障組件，而用戶數據保持完整，并位于非易失性存儲芯片中。但是，如果發生此類故障，是無法在標準模式下通過設備接口讀取數據的。
為了解決這些問題，PC-3000 Flash系統使用了一個復雜的軟硬件單元。該系統的硬件部分可以讀取任何NAND存儲芯片（首先，應將存儲芯片從驅動器中取出并插入PC-3000 Flash的讀取器中）。一旦從存儲芯片中獲得包含數據的文件，您就可以直接使用讀取的數據進行進一步的處理。這幾乎不會損壞數據，因此使用PC-3000 Flash系統是絕對安全的，因?yàn)槟梢噪S時返回每個微芯片的初始轉儲。在下一階段，將使用一套數學工具和方法來模擬幾乎任何驅動控制器的操作算法。
軟件組件包括以下特性和功能：
- 包含數百個存儲器微芯片信息的存儲器微芯片參考庫；
- 操作大多數控制器所需的資源庫；
- 大約25種不同的預設技術以模擬控制器的轉換；
- 大約50種獲得文件系統全功能圖像的不同算法；
- 服務信息的視圖模式；
- 按位圖形顯示的數據視圖模式；
- 改進先前構建的映像的幾種方法和算法；
- 集成編譯器使您能夠編寫自己的腳本來處理數據；
- 許多其他功能和特性。
PC-3000 Flash的所有其他模式和工具提供了自動確定操作參數并應用這些參數的可能性。為了使PC-3000 Flash更易于使用，我們實現了三種自動化的數據恢復方式：
- 基于控制器的恢復，一個離線的用戶數據恢復步驟庫；
- 一種綜合分析方法，一種最有可能恢復數據的數學計算模式；
- 全球解決方案中心，該網站包含4500多個解決方案腳本。當您應用這些解決方案時，有機會“一鍵”恢復數據。

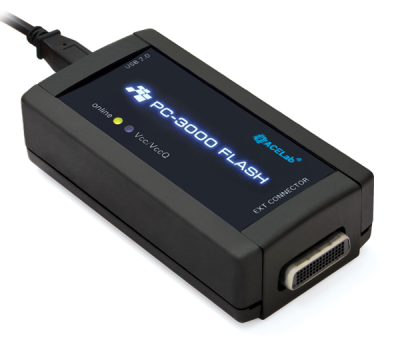

硬件特點：PC-Flash 讀卡器4.0設備 NEW!
- 通過專用適配器支持各種NAND設備；
- 芯片讀取的全自動模式和分步手動模式（允許在需要時發送命令）；
- 提供電壓控制和電流限制的廣泛功能（請參閱技術特征）；
- 32位和64位操作系統的驅動程序；
- PC-3000軟件可完全控制和配置；
- 緩沖控制和地址/數據總線輸出。
單片形式的閃存驅動器
當代基于NAND的閃存驅動器很大一部分是由單片驅動器（片上系統或嵌入式解決方案）組成的，其中控制器、存儲器微芯片和所有無源元件都放置在一個物理機箱中。
這種閃存驅動器的唯一外部端口是它的接口端口（USB、SD、MS、Micro SD等）。如果這種設備出現故障，且無法通過標準接口工作，可通過焊接到位于電路板上的特殊引腳，或者直接焊接到電路板的跡線，來訪問單片設備內部的內部存儲芯片。針對此類任務，PC-3000 Flash系統配備了一個多板適配器，旨在使單體芯片與PC-3000閃存讀卡器的連接更為便捷。
單片庫保持定期更新，其中包含有關連接到單片存儲芯片的焊接引腳的信息。
有關其支持的控制器類型/存儲微芯片類型等的信息可咨詢客服/技術人員。

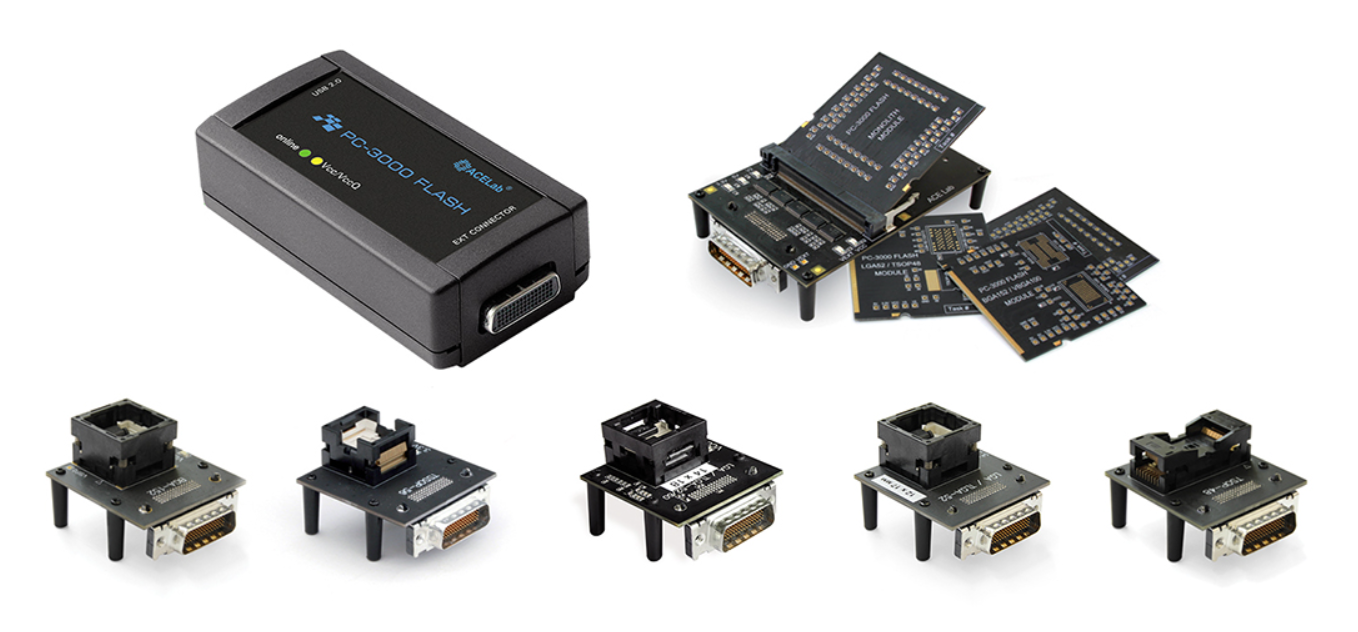

PC-3000 Flash適配器：

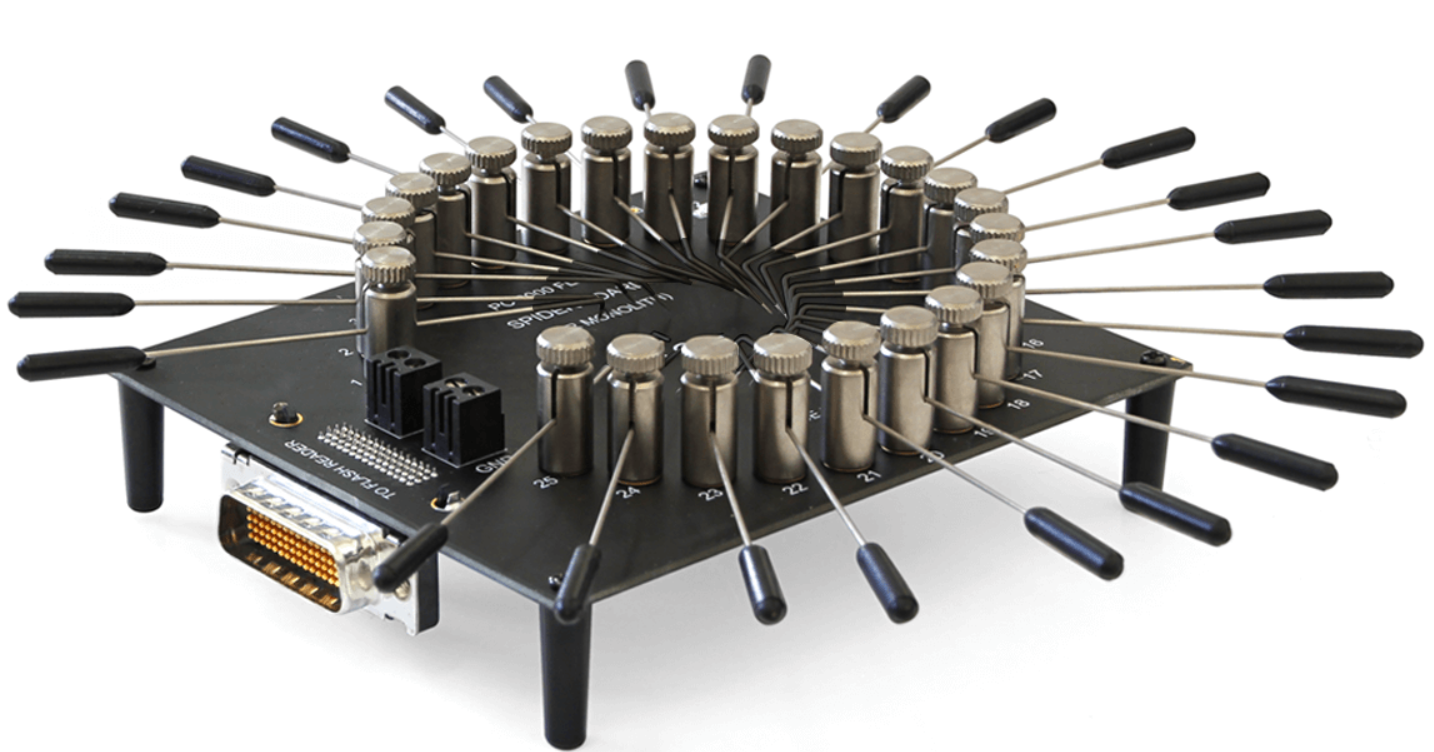

蜘蛛板適配器
可以連接到單片閃存設備的技術引腳 一項全新的革命性技術 可從受損單片中恢復數據，且不需要焊接 |
蜘蛛板適配器的主要特點：
- 不需要焊接到技術引腳上，節省大量時間并降低了風險，使單片回收變得前所未有的方便。
- 25根專用針，無論引腳位于何處都能使您找到快速連接的方式
- GND和VCC引腳通過螺紋連接器固定，使用方便
- 適配器是專為顯微鏡使用而開發的
蜘蛛板適配器可以讓您：
- 在軟件上微調連接器
- 將以前的引腳輸出設置保存為文件，以便處理類似的情況
- 恒定5V或由VCC（1.8V-3.6V）電源控制
- 通過軟件控制適配器電源
- 從部分損壞/格式化/擦除的SD卡和MicroSD卡中恢復數據。
請注意：
新款適配器僅與PC-3000 Flash Reader 4.0版兼容。
蜘蛛板適配器適用于所有尺寸規格的單片：
- MicroSD
- SecureDigital
- UFD
- MemoryStick
從前，由于其復雜性，許多數據恢復工程師都不愿接觸單片恢復。
現在，您能更輕松、更高效、更安全地將其數據恢復！

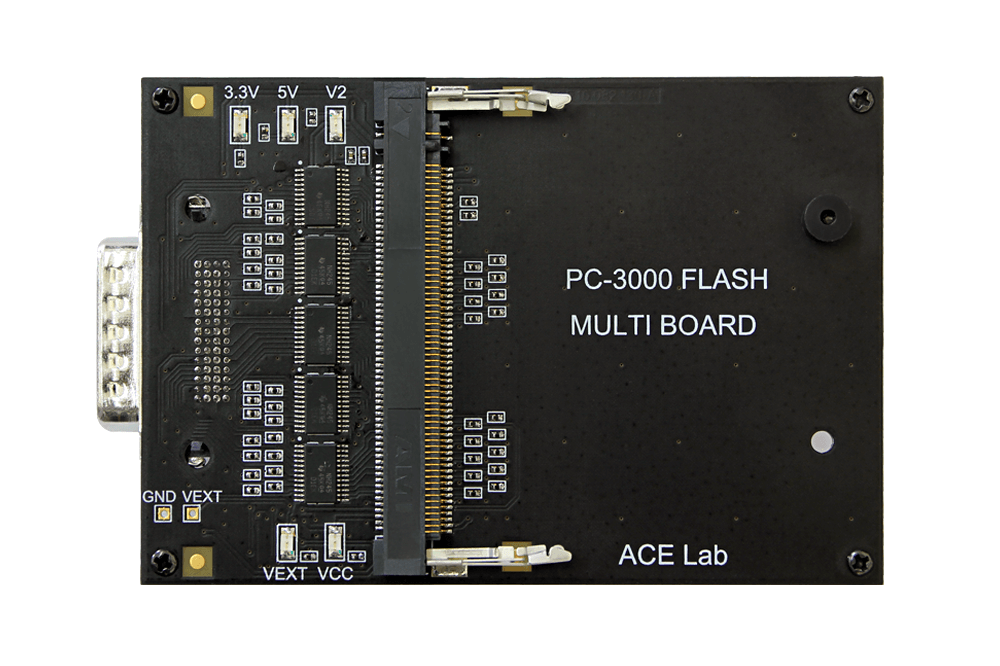

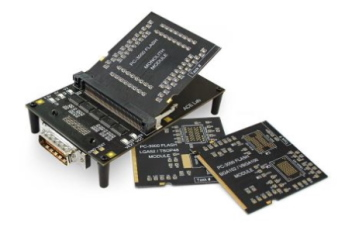

帶可更換模塊的多板焊接適配器
該適配器設計被用于焊接各種形狀的NAND芯片，并將其連接至PC-3000 Flash讀取器（版本3或4）。新的多板適配器支持更廣泛的微芯片。該設備由一個主多板適配器和可更換模塊組成：Monolith、LGA-52/TSOP-48和BGA-152/VBGA-100。這種方法允許在運行任務和焊接微芯片之間快速切換，而不會有因加熱而損壞適配器的風險。
在小型單片模塊上的焊接較為容易，也有更高的抗干擾性和數據讀取穩定性。由于可更換模塊的廉價、方便和穩定的讀取質量，多板適配器可以使您降低每個單片案例的成本，從而節省時間并提高投資回報。
帶可更換模塊插座的主多板適配器 單片焊接可更換模塊
LGA-52/TSOP-48焊接可更換模塊 BGA-152/VBGA-100焊接可更換模塊

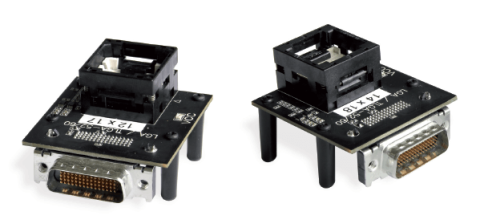

LGA/TLGA-52/60（14x18和12x17）適配器
適配器基于專用ZIF面板，提供了一種方便而安全的存儲芯片安裝方法。適配器與PC Flash Reader 3.0版完全兼容，并支持LGA/TLGA-52/60機箱中的芯片。不同之處在于存儲芯片封裝的寬度-14x18 mm和12x17 mm?？梢允謩?dòng)將窄芯片（12x17毫米）居中放置在LGA/TLGA-52/60（14x18）適配器的插座內。適配器有一個電源指示燈，指示提供給存儲芯片的電壓。
BGA-152/132適配器
該適配器基于專用ZIF面板，提供了一種方便而安全的存儲芯片安裝方法。該適配器與PC Flash Reader 3.0版完全兼容，并支持BGA-152/132機箱中的芯片。BGA-132芯片需要額外的對準，因?yàn)樗鼈兊闹黧w寬度小于2mm。每個電源電路的兩個電壓指示器（核心電源Vcc和緩沖電源VccQ）允許使用額外的電源適配器監控每個電路的電源電壓。當沒有這種電源適配器時，兩個電路都連接到電腦讀卡器。

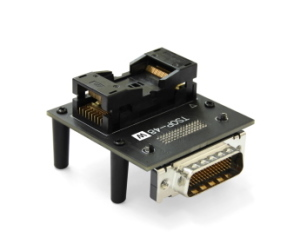

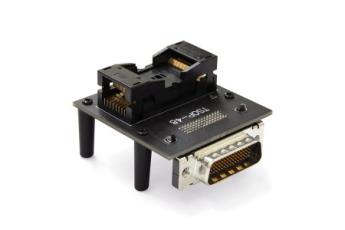

TSOP-48和TSOP-48W（寬）適配器
TSOP-48和TSOP-48W（寬）適配器基于專用ZIF面板，提供了一種方便而安全的存儲芯片安裝方法。適配器與PC Flash Reader 3.0版/4.0版完全兼容，并支持TSOP-48機箱中的芯片。LED允許您直觀地監控提交給存儲芯片的電壓供應。TSOP-48 W（寬）適配器還支持比標準14x18mm更寬的非標準尺寸的TSOP-48存儲芯片。
TSSOP-56適配器
一些小型Flash卡和USB閃存棒可以基于TSSOP-56芯片。ACE實驗室TSSOP-56適配器完全兼容3.0版/4.0版的個人電腦讀卡器，可以從這種類型的NAND內存芯片讀取數據。
該適配器包含在PC-3000 Flash一體機包中，也可以單獨購買。
更新：
2024年8月8日
新的PC-3000 Flash軟件版本9.1.x已經發布！
我們準備并上傳了PC-3000 Flash-9.1.x的最新更新版本。此次更新包括：添加了新的翻譯器類型；增強了PC-3000 Flash核心的整體穩定性；改進了“替換數據位圖”和“扇區歷史”；添加了新的靜態XOR和動態XOR、新的ECC類型、新的NAND芯片和讀取規則。
2023年7月24日
新的PC-3000 Flash軟件版本8.2.x已經發布！
在PC-3000 Flash-8.2.x的最新更新版本中，引入了許多有用的功能：能夠在全自動模式下添加以前不支持的NAND芯片ID，在菜單中對預設方法進行全新的快捷分組，支持讀取規則指定LUN的CE和BUS等等！
具有有效TS合同授權的PC-3000 Flash技術支持用戶可以升級到最新軟件版本。
