Data Extractor Express RAID版
Express數據提取器 RAID版是一款專門用于從RAID存儲設備中恢復數據的軟件產品。它與PC-3000 Express硬件軟件工具協同工作，形成PC-3000 Express RAID專業系統。 |  |
● 提供了多種支持級別：
- “簡單”RAID級別：0 (Stripe), 1 (Mirror), JBOD, 1E Offset, 1E Adjacent, 4, 5, 5E, 5EE, 6, 6 Adaptec
- 組合級別：10、50、60、51等。
- 表格演示允許定義可選配置
- WSS (Windows存儲空間) ZFS RAID-Z、BtrFS RAID、Apple Fusion Drive（HFS+、APFS）
● 恢復軟件 RAID 和 NAS
● 支持多種RAID形式：
- 可以將最多四個損壞的硬盤連接到PC-3000 Express端口
- 以標準方式連接的存儲設備（包括SCSI和SAS）
- 圖像文件
- 以前創建的帶有文件副本的數據提取器任務
- 以前創建的虛擬RAID
- 連接到PC-3000 SAS端口的驅動器（如果兩個系統都插入一臺計算機）
● 用于處理RAID中損壞硬盤的高級功能
● RAID配置的獨特自動和交互式檢測模式
● RAID控制器的軟件模擬：
- 將虛擬RAID裝載到操作系統
- 高讀取速度（對于連接到PC-3000 Express端口的4個HDD條帶，讀取速度超過400 MB/秒）
- 從冗余陣列恢復數據

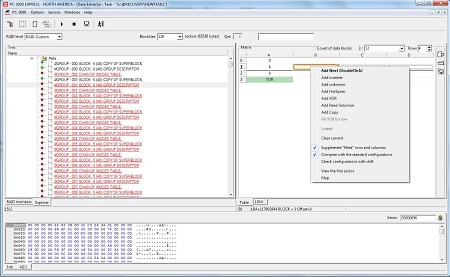

RAID表演示
RAID恢復的主要問題
如今，RAID陣列有大量的驅動器，結構復雜（組合和專有級別），而RAID的幾個成員可能會受到嚴重的物理?yè)p壞（損壞的表面、HSA、伺服信息等）。RAID的文件系統元數據也可能損壞。
因此，RAID數據恢復存在以下幾個問題：
- 處理RAID中損壞的HDD；
- 定義陣列配置；
- 陣列組裝和數據的邏輯恢復。
這些問題也可能同時發生。Express數據提取器 RAID版是一款專業的設備，具有廣泛的功能，可有效解決所有主要問題。
如何在RAID中處理?yè)p壞的HDD
Express數據提取器 RAID版可以在一個任務中同時處理四個連接到PC-3000 Express端口的損壞HDD?？梢酝ㄟ^(guò)使用主板端口和文件映像來增加連接的HDD的總數。
處理虛擬RAID的損壞HDD的關鍵功能：
- 能夠從RAID中包含的任何HDD中復制完整或部分?jǐn)?shù)據；
- 能夠?yàn)镽AID或整個虛擬RAID中的任何HDD定義和使用虛擬轉換器；
- 能夠?yàn)檫B接到PC-3000 Express端口的HDD管理專用PC-3000 Express實用程序并與之交互（電源管理、重置命令、讀取命令的選擇等）；
- 使用SCSI和SAS存儲設備的高級功能（完全控制讀取參數、選擇讀取命令、構建數據頭位圖等）；
- 能夠在定義陣列配置或使用從副本獲取的數據時跳過損壞的HDD；
- 用于從有問題的HDD中恢復數據的冗余使用；
- 集成的邏輯分析功能，只允許從存儲設備中讀取最少量的必要數據，從而減少負載并增加成功恢復的機會。
在Data Extractor Express RAID Edition出現之前，如果其中一個成員物理?yè)p壞且無法以標準方式連接，則必須從簡單條帶逐扇區復制完整的數據，或者如果不使用PC-3000 Express或PC-3000 SAS方法，則無法訪問其扇區。您只能在創建副本后嘗試恢復用戶數據。
考慮到高端HDD的巨大容量以及損壞驅動器的完整副本可能出現的問題，Data Extractor Express RAID Edition提供了一種獨特的方法：
- 創建虛擬RAID；
- 在Data Extractor Explorer中打開虛擬RAID，了解虛擬RAID中的數據組織；
- 構建所需數據的映射。它可以是已使用扇區的映射、所需目錄的數據映射、必要的文件映射或元數據映射；
- 對于構建的數據位圖，構建要從損壞的HDD讀取的扇區的“子位圖”；
- 使用數據提取器僅逐扇區復制這些所需扇區；
- 保存所需的數據。
如何明確陣列配置
RAID的配置非常復雜，即使是看起來很簡單的配置，想從中恢復數據也并不容易。HDD的正確順序、塊大小和初始偏移很難定義。
Express數據提取器 RAID版在明確陣列配置時的主要特點：
- 獨特的自動檢測模式，可對文件系統和用戶數據進行分析，適用于多種配置；
- 強大的交互模式，輕松定義不尋常的配置，靈活的自動操作能夠控制當前的結果；
- 實用搜索工具有助于明確多種RAID參數，能檢測其大小并查看文件系統結構、磁盤結構的元數據（MBR、GPT等），還包括具有虛擬RAID組織的元數據（mdadm RAID superblock），以及對LDM信息的分析；
- 對于有缺陷的HDD，無需接觸即可明確陣列參數；
- “RAID成員統計”，此模式可以清晰可靠地檢測RAID基本參數：塊大小、陣列級別、成員數量、延遲。

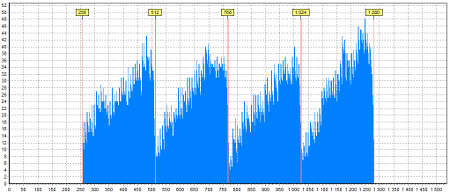

RAID成員統計信息
如何組裝RAID并邏輯恢復數據
即使知道了RAID的完整配置，并且損壞的HDD也沒有問題，從RAID中恢復數據仍然是一項復雜的挑戰，原因有很多：需要同時連接大量驅動器、讀取速度慢、不尋常的陣列配置無法組裝或邏輯損壞等。
Express數據提取器 RAID版的優點：
- 除了本地主板端口外，最多可以將4個硬盤連接到PC-3000 Express端口；
- 虛擬RAID的高讀取速度（對于連接到PC-3000 Express端口的4個HDD的條帶，讀取速度超過400 MB/s）；
- 標準RAID級別的擴展列表，可以定義新的未知級別；
- 能夠?yàn)榫哂腥哂嗟年嚵谢謴?fù)和檢查數據的完整性；
- 所有邏輯恢復模式都可以用于虛擬RAID；
- 可以通過考慮特定RAID成員的位圖位置來構建數據位圖。可以為文件映射或RAID分區選擇特定的扇區。
技術特點：
支持的RAID級別：
- 簡單級別：0 (Stripe)、1 (Mirror)、JBOD、1E Offset、1E Adjacent、4、5、5E、5EE、6、6 Adaptec
- 任何組合級別：10、50、60、51等
- 由表描述定義的配置
基于軟件的RAID和多磁盤存儲系統：
LDM和mdadm結構分析、WSS（Windows存儲空間）、ZFS RAID-Z、BtrFS RAID、Apple Fusion Drive（HFS+、APFS）
可能的陣列成員：
- 最多4個HDD連接到PC-3000 Express端口；
- 以標準方式連接到計算機端口的HDDs；
- 圖像文件；
- 以前創建的帶有復制到文件的Data Extractor任務；
- 以前創建的虛擬RAID；
- 連接到PC-3000 SAS端口的HDDs。
每個任務損壞的硬盤的最大數量：4個連接到PC-3000 Express端口的硬盤
虛擬RAID的讀取速度：超過400 MB/秒，對于具有4個HDD的條帶，連接到PC-3000 Express端口
（取決于HDD的配置和讀取速度）
